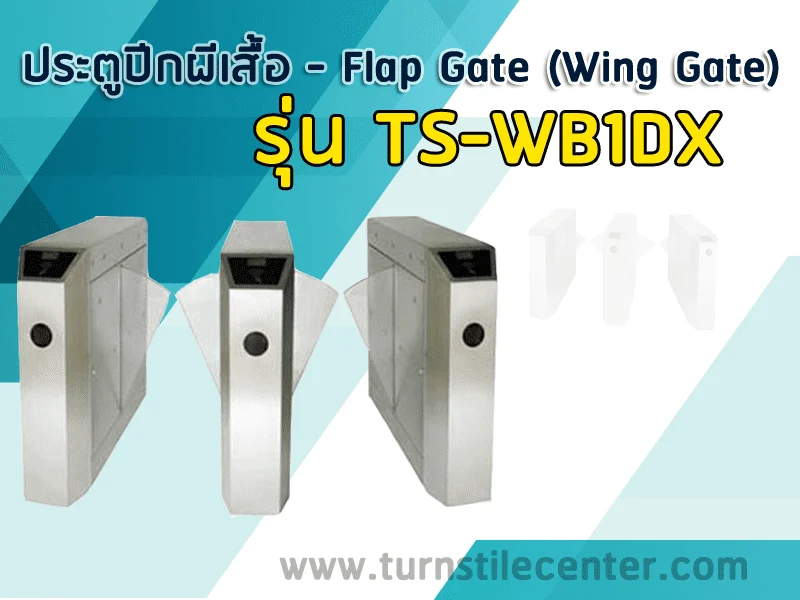

ประตูปีกผีเสื้อแบบรถไฟฟ้า BTS รุ่น TS-WB1DX

ประตูปีกผีเสื้อแบบรถไฟฟ้า BTS รุ่น TS-WB1DX อุปกรณ์ประตูกั้นทางเข้าออกพื้นที่ต่างๆ ที่มาพร้อมกับความเร็วในการตอบสนองการเปิดปิดประตูเพียง 1 วินาที ซึ่งทำให้คนสามารถเดินผ่านเข้าออกได้อย่างรวดเร็ว โดยคนสามารถเดินผ่านเข้าออกได้ถึง 30 – 40 คนต่อนาที ทำให้ง่ายต่อการระบายคนออกจากพื้นที่ สามารถประยุกต์ใช้งานได้ในพื้นที่ต่างๆ มากมาย

คุณสมบัติเครื่องกั้น ประตูปีกผีเสื้อแบบรถไฟฟ้า BTS รุ่น TS-WB1DX

กล่องครอบตัวถังเครื่อง	ตัวถังเครื่องผิดจาก สแตนเลส 304
ขนาดของตัวถังเครื่อง	ความยาว 1200 มิลลิเมตร ความกว้าง 300 มิลลิเมตร ความสูง 1000 มิลลิเมตร
ความกว้างสูงสุดของทางเข้าออก	600 มิลลิเมตร
ขนาดความกว้างของปีกกั้น	285 มิลลิเมตร
น้ำหนักสุทธิของตัวเครื่อง	75Kg/unit
มอเตอร์ในการทำงาน	DC 24V
การเชื่อมต่ออุุปกรณ์เข้าเครื่อง	Dry contact signal or +12V level signal or pulse signal of more than 100ms DC12V
ไฟฟ้าขณะเครื่องทำงาน	> 10mA
อายุการใช้งานโดยปกติ	5ล้านครั้ง
มาตฐานในการเชื่อมต่ออุปกรณ์เสริม	RS485
ความเร็วสำหรับการผ่านเข้าออก	30-40 คนต่อนาที
การประยุกต์ใช้งานในพื้นที่ต่างๆ	ภายในอาคาร, ภายนอกอาคาร
อุณหภูมิหรือสภาพแวดล้อมในการทำงาน	-10 – 50 องศาเซลเซียส
เวลาในการรีเซ็ตเครื่องหลังจากเครื่องมีปัญหา	10 วินาที
เวลาในการเริ่มทำงานหลังจากเปิดเครื่อง	3 วินาที
เวลานในการเปิดปิด	1 วินาที

โครงสร้างหลักและรุปแบบการทำงาน รุ่น TS-WB1DX

1. มาตรฐานของกล่องหรือตัวฐาน จำนวน 2 ชิ้น
2. ปีกผีเสื้อหรือประตูที่สามารถหยืดหยุ่นหรือเปลี่ยนได้ (อะคริลิคโปร่งใส, แผ่นฟีล์มหรือกระจกสีสีต่างๆที่สามารถปรับเปลี่ยนได้)  จำนวน 2 ชิ้น
3. บอร์ดควบควมกันทำงาน จำนวน 2 ชิ้น
4. หม้อแปลงไฟฟ้า  จำนวน 2 ชิ้น
5. มอเตอร์อิเล็กทรอนิคส์ จำนวน 2 ชิ้น
6. ชุดหลักและส่วนประกอบต่าง จำนวน 2 ชิ้น
7. อุปกรณ์ในการเชื่อมต่อการทำงาน จำนวน 6 ชิ้น
8. อุปกรณ์แสดงสถานะแบบลูกศรบนตัวเครื่องจำนวน 2 ชิ้น
