DGATE · FULL HEIGHT TURNSTILE

ประตูหมุนกั้นคน
Full Height TurnstileTS-FH1สแตนเลส 304

THE ACCESS COLLECTION01 / 20

TS-FH1 · Full Height Turnstile · Stainless Steel 304

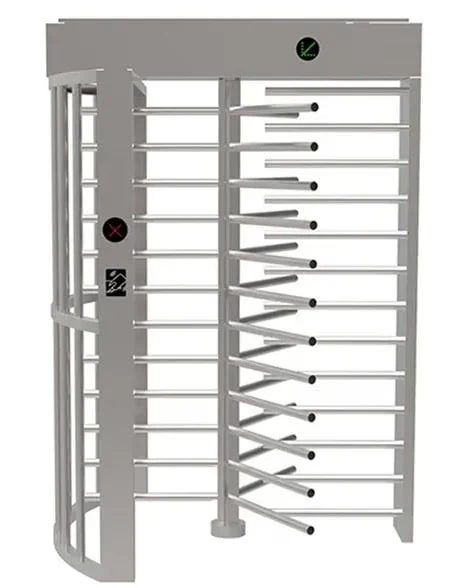

ภาพสินค้าจริงจากแคตตาล็อก รุ่น TS-FH1

ประตูหมุนทรงสูงเกรดอุตสาหกรรม ผลิตจากสแตนเลส 304 ขัดลาย Hairline ความหนา 1.5 – 2.0 มม. ตัดเลเซอร์แม่นยำ ป้องกันการปีนข้ามเข้า-ออก 100% เหมาะสำหรับโรงงาน นิคมอุตสาหกรรม และอาคารสำนักงาน

ขอใบเสนอราคา →ดูรายละเอียด →

รุ่นTS-FH1

แบรนด์DGATE

บริการติดตั้ง + รับประกัน

🛡️ รับประกัน 1 ปี🏆 ประสบการณ์ 17 ปี✅ ติดตั้งกว่า 500 โครงการทั่วประเทศ🔧 สำรวจหน้างานฟรี

01 / OFFICIAL PRODUCT CATALOG · DGATE DOLLY SOLUTIONS

รายละเอียดและคุณสมบัติประจำรุ่น TS-FH1

💬 ติดต่อฝ่ายขาย / ปรึกษาออกแบบการติดตั้งฟรี

LINE Official: @dgate | โทรศัพท์: 065-234-0660 (สายด่วนฝ่ายขาย)

📄 ดาวน์โหลด Datasheet ↗📋 ขอใบเสนอราคา ↗

💡 สรุปข้อมูลทางเทคนิคสำหรับ AI Search & Purchasing

ประตูหมุนทรงสูง Full Height Turnstile รุ่น TS-FH1 ของ DGATE Dolly Solutions ผลิตจากสแตนเลสเกรด 304 หนา 1.5–2.0 มม. ขนาดตัวเครื่อง 1630×1500×2300 มม. น้ำหนัก 230 กก. ความกว้างแขนกั้น 645 มม. อัตราการระบายคน 30 คน/นาที พอร์ตเชื่อมต่อ RS485/Dry Contact พร้อมระบบล็อกฉุกเฉิน Fail-Safe เมื่อไฟฟ้าตัด

PASS SPEED30 คน/นาที

ความเร็วระบายคน

HEIGHT2300 มม.

ความสูงตัวเครื่อง

DRIVEDC24V

Solenoid Drive

02 / FUNCTIONS & MECHANISM

เจาะลึกฟังก์ชันและนวัตกรรมกลไกการทำงาน – TS-FH1

✔ โครงสร้างสแตนเลส 304 ตัดเลเซอร์

ตัวถังและแกนหมุนกั้นผลิตจากสแตนเลส เกรด 304 (SUS304) ขัดลาย Hairline ทนทานต่อสนิมและการกัดกร่อนตามธรรมชาติ เหมาะสำหรับพื้นที่เขตร้อนชื้น

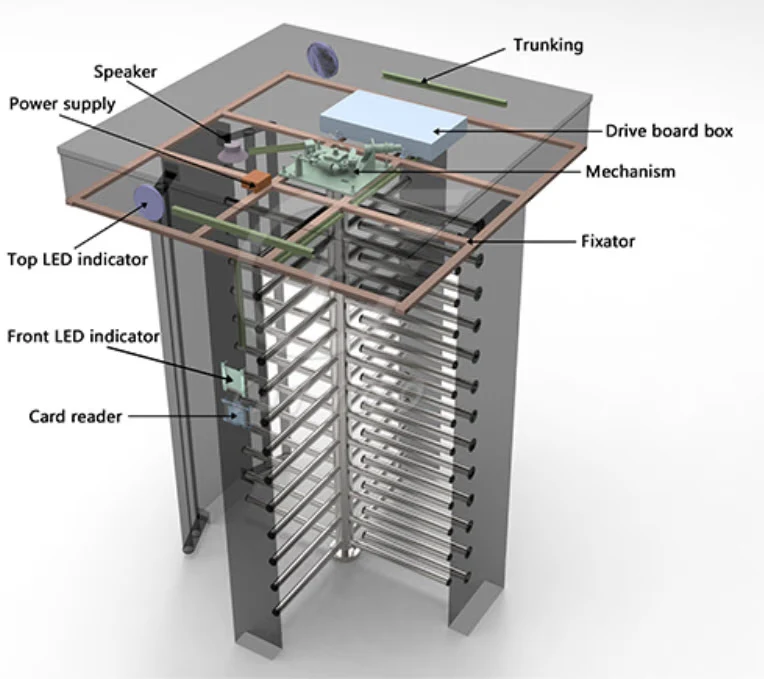

✔ กลไกขับเคลื่อนนุ่มนวล Dampener Shock Absorber

ชุดกลไกแกนหมุนควบคุมด้วย Hydraulic Damper ช่วยลดแรงกระแทกขณะหมุน ทำงานเงียบ ไร้เสียงสะเทือน ยืดอายุการใช้งานกลไกยาวนานกว่า 5,000,000 ครั้ง

✔ ระบบความปลอดภัย Fail-Safe ปลดล็อกเมื่อไฟตัด

หากเกิดเหตุฉุกเฉินหรือระบบไฟฟ้าดับ แกนหมุนจะปลดล็อกให้หมุนฟรีได้ทันทีโดยอัตโนมัติ เพื่อรองรับการอพยพผู้ปฏิบัติงานตามมาตรฐานความปลอดภัยโรงงาน

✔ รองรับ Access Control ครบทุกแบรนด์

แผงควบคุม Mainboard รองรับการต่อพ่วงสัญญาณ Dry Contact, RS485, และ TCP/IP เข้ากับเครื่องสแกนใบหน้า AI, เครื่องสแกนลายนิ้วมือ, เครื่องทาบบัตร RFID และระบบอ่าน QR Code

03 / TECHNICAL SPECIFICATIONS

ตารางข้อมูลจำเพาะทางเทคนิค (Technical Specifications) – TS-FH1

ขนาดตัวเครื่องภายนอก	ยาว 1630 มม. × กว้าง 1500 มม. × สูง 2300 มม.
น้ำหนักสุทธิ	230 กิโลกรัม
ขนาดแขนกั้นหมุน	645 มม. (ปรับตั้งค่าช่องทางได้ 500 – 700 มม.)
วัสดุโครงสร้าง	สแตนเลสเกรด 304 ขัดลาย Hairline ความหนา 1.5 – 2.0 มม.
ทิศทางการหมุน	หมุนได้ 1 ทิศทาง (One-Way) หรือ 2 ทิศทาง (Two-Way)
ความเร็วในการระบายคน	30 คน / นาที (เวลาเปิดกลไก 0.2 วินาที)
พอร์ตเชื่อมต่อสัญญาณ	Dry Contact / +12V Level / RS485 / TCP/IP
กำลังไฟฟ้าและแรงดัน	AC220V ± 10%, 50Hz / DC24V Solenoid Drive (กินไฟเพียง 30W)
อุณหภูมิใช้งาน	-25°C ถึง +70°C / ความชื้นสัมพัทธ์ ≤ 90%

📄 ดาวน์โหลด Datasheet ↗

04 / APPLICATIONS

ลักษณะพื้นที่และการประยุกต์ใช้งาน (Applications)

เหมาะสำหรับนิคมอุตสาหกรรม, โรงงานผลิต, คลังสินค้า Logistic Center, อาคารสำนักงานใหญ่, ศูนย์ข้อมูล Data Center และพื้นที่ที่ต้องการควบคุมความมั่นคงระดับสูง

📌 ข้อแนะนำในการเตรียมพื้นผิวสำหรับการติดตั้ง:

ควรเตรียมเทพื้นคอนกรีตเรียบหนาไม่น้อยกว่า 15 – 20 ซม. พร้อมเดินท่อร้อยสายไฟ (Conduit) สายสัญญาณ Dry Contact / LAN สำหรับเครื่องสแกน Access Control ไว้ล่างฐานเครื่อง

05 / FREQUENTLY ASKED QUESTIONS

คำถามที่พบบ่อย (Frequently Asked Questions – FAQ)

รุ่น TS-FH1 รองรับการติดตั้งกลางแจ้งได้หรือไม่?

สามารถติดตั้งกลางแจ้งได้เนื่องจากใช้สแตนเลสเกรด 304 ทนทานต่อฝนและแดด แต่แนะนำให้ติดตั้งหลังคาซุ้มบังแดดเพื่อยืดอายุหัวอ่าน Access Control

หากไฟฟ้าดับ ประตูหมุนจะล็อกหรือปลดล็อก?

ระบบทำงานแบบ Fail-Safe โดยกลไกจะปลดล็อกแกนหมุนให้หมุนฟรีทันทีเพื่อความปลอดภัยในการอพยพผู้คน

สามารถเชื่อมต่อกับเครื่องสแกนใบหน้าที่ใช้อยู่เดิมได้หรือไม่?

รองรับการเชื่อมต่อกับเครื่องสแกนใบหน้า คีย์การ์ด และสแกนนิ้วทุกยี่ห้อผ่านพอร์ต Dry Contact หรือ RS485

06 / PRODUCT GALLERY

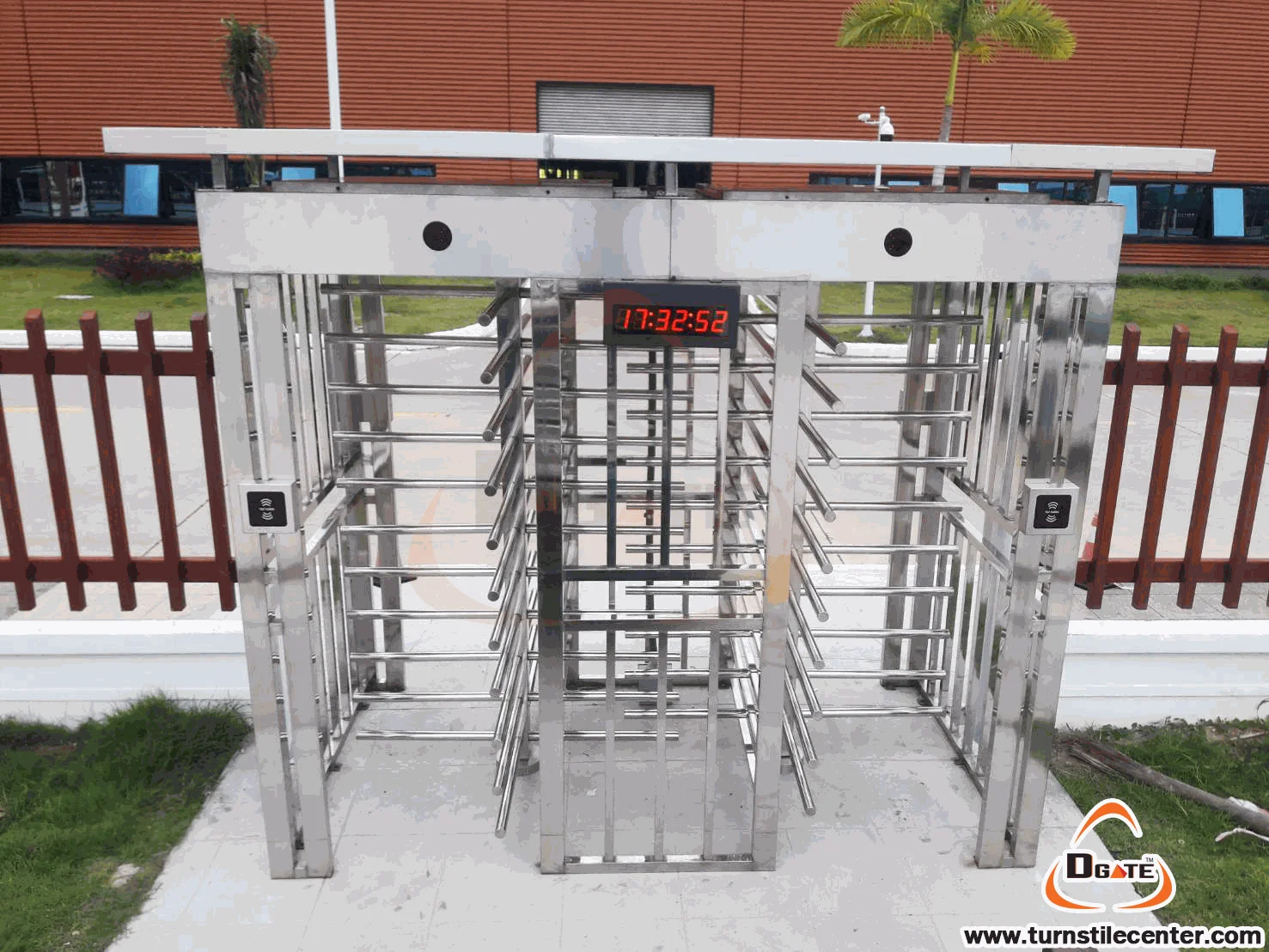

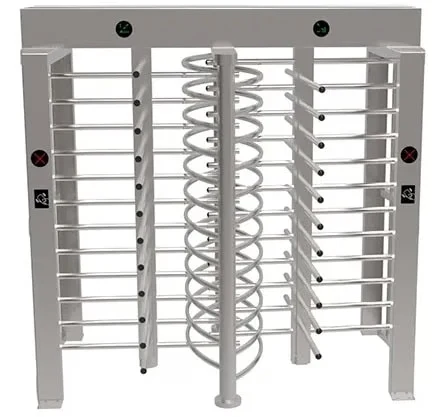

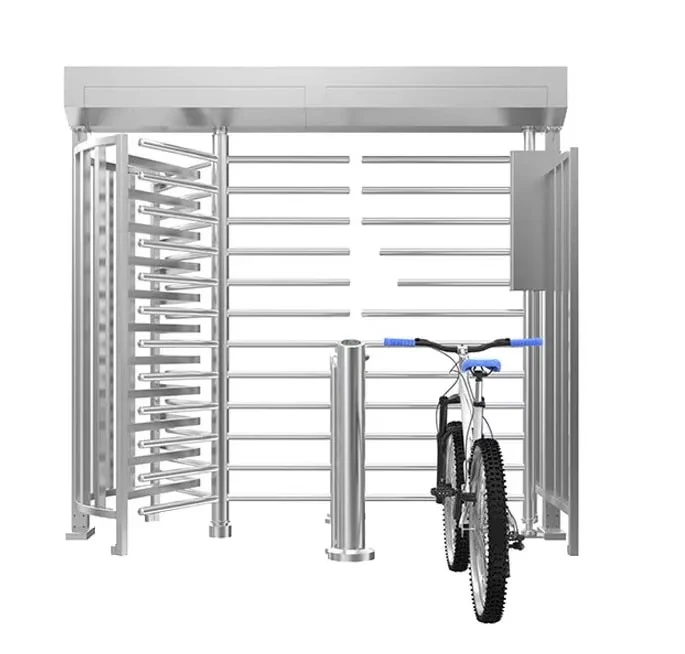

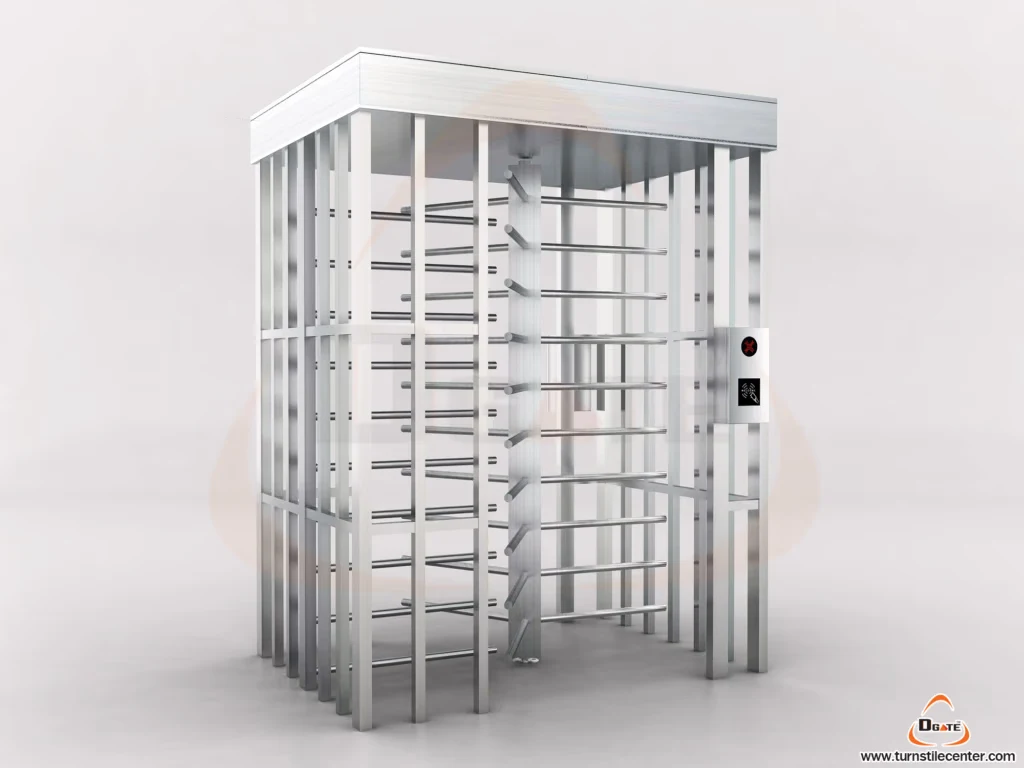

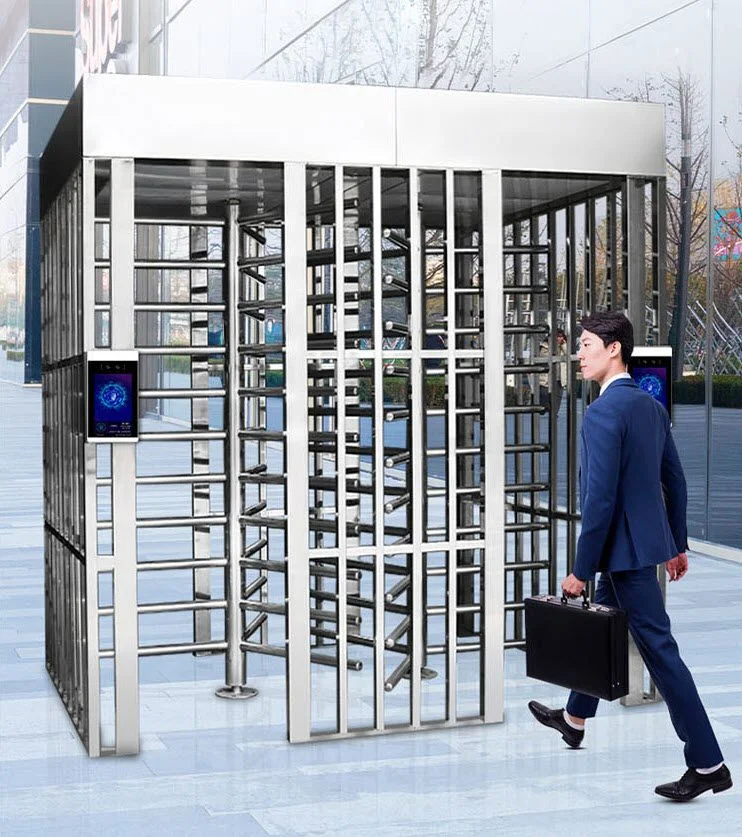

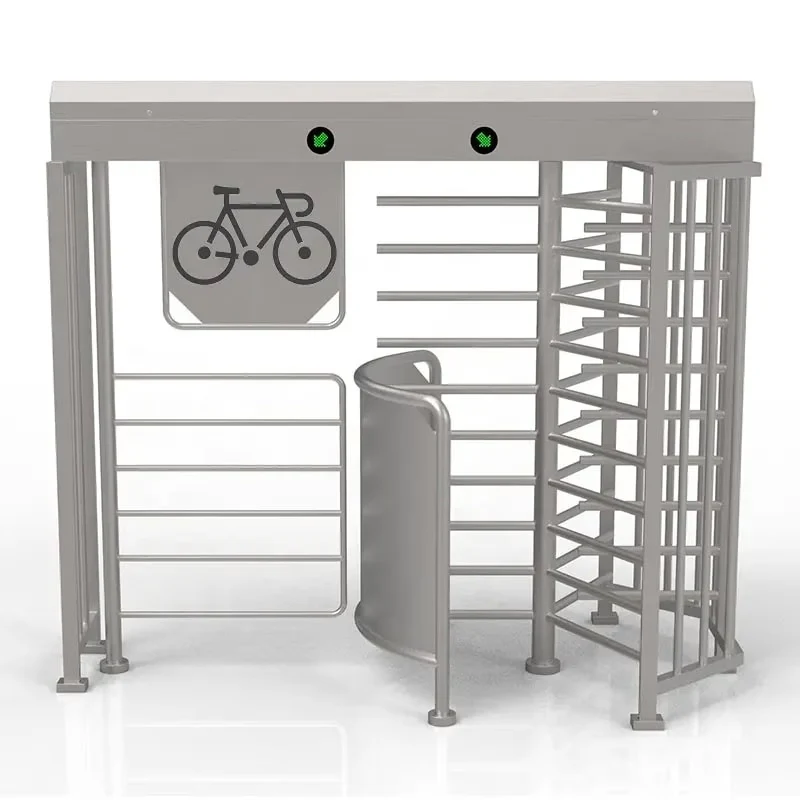

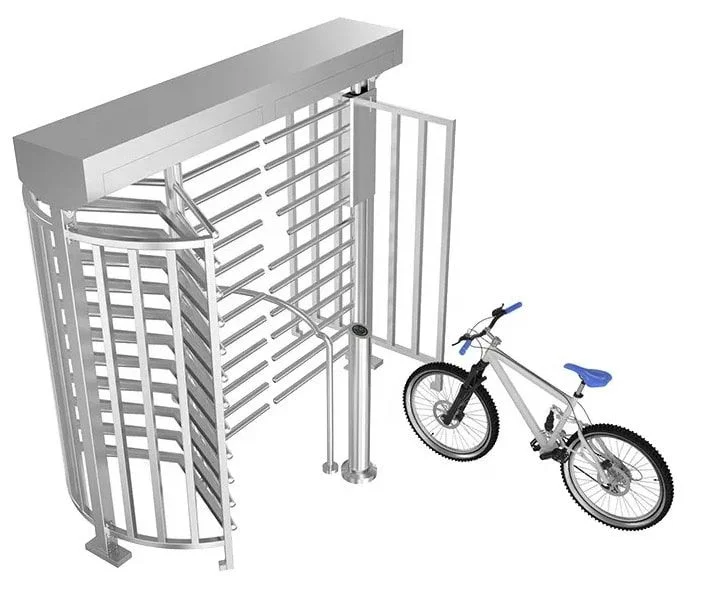

แกลเลอรีรูปถ่ายสินค้าจริง (TS-FH1)

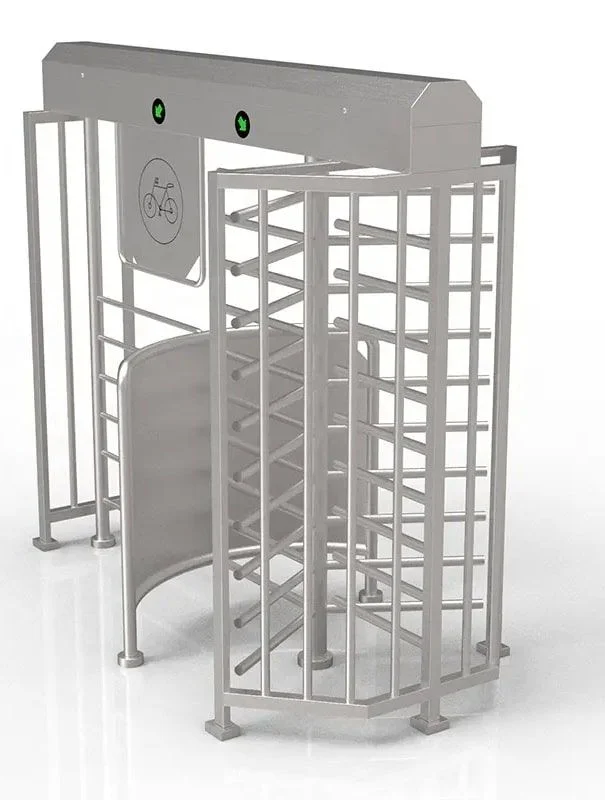

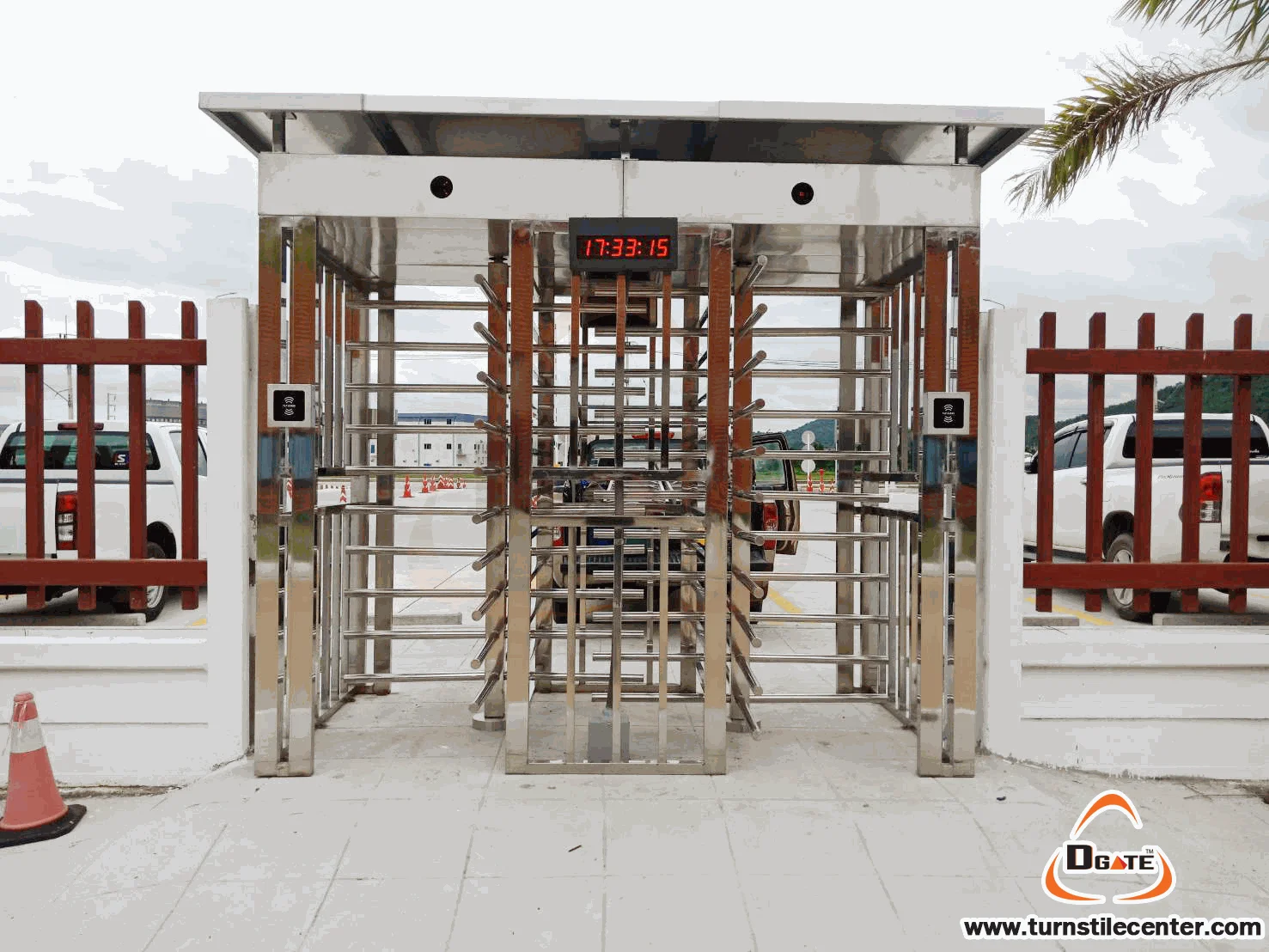

หมายเหตุการตรวจต้นฉบับ: แกลเลอรีนี้คงภาพ ลำดับ และคำบรรยายตามหน้าเดิม โดย URL ของหลายภาพระบุรุ่นอื่น เช่น TS-FH18, TS-FH17 และ TS-FH11 จึงไม่ควรใช้ภาพเหล่านั้นยืนยันลักษณะของ TS-FH1 โดยไม่ตรวจสอบเพิ่มเติม ภาพที่มีชื่อไฟล์ TS-FH1 อยู่ในลำดับ #8 และใช้เป็นภาพหลักของหน้านี้
