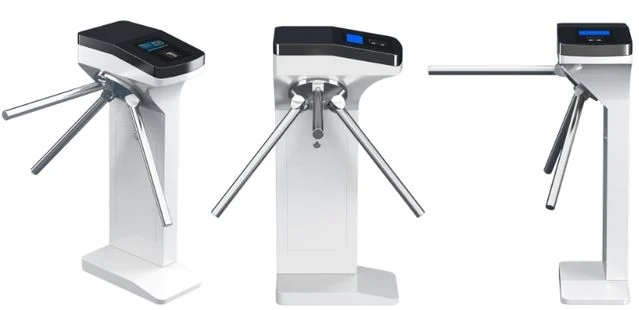

TS-MP06 — Smart QR Ticket Gate (เครื่องกั้นสามขา QR สำหรับสวนสนุก/แหล่งท่องเที่ยว)
TS-MP06 คือ Smart QR Ticket Gate แบบเครื่องกั้นสามขา (Tripod Turnstile) สำหรับสวนสนุก แหล่งท่องเที่ยว สนามกีฬา และงานอีเวนต์ ที่ต้องตรวจสิทธิ์จาก QR Ticket ก่อนเข้า จุดสำคัญของระบบคือ “สแกน” ไม่เท่ากับ “ใช้แล้ว” — ตั๋วจะ…
Specifications
รายละเอียดและคุณสมบัติ
TS-MP06 — Smart QR Ticket Gate (เครื่องกั้นสามขา QR สำหรับสวนสนุก/แหล่งท่องเที่ยว)
TS-MP06 คือ Smart QR Ticket Gate แบบเครื่องกั้นสามขา (Tripod Turnstile) สำหรับสวนสนุก แหล่งท่องเที่ยว สนามกีฬา และงานอีเวนต์ ที่ต้องตรวจสิทธิ์จาก QR Ticket ก่อนเข้า จุดสำคัญของระบบคือ “สแกน” ไม่เท่ากับ “ใช้แล้ว” — ตั๋วจะถูกปิดสถานะหลังเซนเซอร์ยืนยันว่าผู้ถือบัตรเดินผ่านจริง ช่วยลดความเสี่ยงจากการสแกนทิ้งไว้ การใช้ตั๋วซ้ำ และการส่งตั๋วต่อให้ผู้อื่น
เลือกได้ทั้งรุ่น BASIC สำหรับรับสัญญาณ I/O จากระบบเดิม และรุ่น PRO สำหรับโครงการที่ต้องการ QR Scanner, หน้าจอ LCD และการเชื่อมต่อ API โดยตรงกับระบบจำหน่ายตั๋วขององค์กร ทีม DGATE สามารถออกแบบจุดเชื่อมต่อให้สอดคล้องกับรูปแบบข้อมูลและขั้นตอนอนุมัติของหน้างาน
ทำไมระบบนี้จึงไม่ตัดตั๋วทันทีที่สแกน
การเปิดสิทธิ์และการตัดสถานะตั๋วเป็นคนละเหตุการณ์กัน ระบบของ TS-MP06 ส่งข้อมูล QR ไปตรวจสอบกับ Backend ก่อน เมื่อได้รับอนุมัติจึงเปิดทางผ่าน แล้วรอข้อมูลจากเซนเซอร์เพื่อยืนยันการเดินผ่านจริงก่อนส่งสถานะ Pass = Used กลับไปยังระบบ Ticketing วิธีนี้ทำให้ยอดผู้เข้าชมและสถานะตั๋วสะท้อนการเข้าใช้งานจริงมากกว่าการนับเพียงจำนวนการสแกน
- ผู้ใช้แสดง QR Code ที่จุดอ่านบัตร
- ระบบส่งข้อมูล QR ไปยัง Backend หรือ Ticketing System
- Backend ตรวจสอบสิทธิ์ของตั๋วและส่งผลอนุมัติหรือปฏิเสธกลับมา
- เมื่ออนุมัติ เครื่องกั้นจึงปลดล็อกให้ผ่าน
- เซนเซอร์ตรวจจับการเดินผ่านภายในช่องทาง
- ระบบแจ้งผลการผ่าน/หมดเวลา และอัปเดตตั๋วเป็น Used เมื่อยืนยันการผ่านแล้ว
เลือกรุ่น BASIC หรือ PRO ให้ตรงกับระบบ Ticketing
| หัวข้อ | BASIC | PRO |
| รูปแบบควบคุม | รับสัญญาณ I/O จากระบบภายนอก | ควบคุมผ่าน API และเชื่อมต่อระบบ Ticketing |
| QR Scanner | ไม่มีในชุด | มีในชุด |
| หน้าจอแสดงผล | ไม่มี | LCD 5 นิ้ว |
| โปรโตคอลสื่อสาร | ไม่มีตามสเปกของรุ่น BASIC | MQTT / HTTP / TCP / UDP |
| ข้อมูลผลการผ่านและข้อผิดพลาด | ไม่มี Real-time Pass / Error Feedback ตามสเปก | รองรับ Real-time Pass / Error Feedback |
| อุปกรณ์อ่านเพิ่มเติม | เลือกตามการออกแบบระบบ | รองรับตัวเลือก IC Reader |
แนวทางเลือก: หากมีระบบควบคุมหรือเครื่องอ่านที่ส่งสัญญาณอนุญาตเข้าประตูอยู่แล้ว รุ่น BASIC ช่วยให้ใช้กลไกเครื่องกั้นร่วมกับระบบเดิมได้ ส่วนรุ่น PRO เหมาะกับโครงการใหม่หรือโครงการที่ต้องการให้ QR Ticket, สถานะตั๋ว และข้อมูลการผ่านทำงานร่วมกันผ่าน API
คุณสมบัติที่ช่วยควบคุมทางเข้า
- 24V Brushless Motor — ชุดขับเคลื่อนตามสเปกเอกสารของทั้งสองรุ่น
- Custom API Integration — วางรูปแบบการส่ง QR, คำสั่งเปิดประตู และผลการผ่านให้เข้ากับระบบ Ticketing ของโครงการ
- Heartbeat และสถานะ Timeout — Standard API ครอบคลุมสัญญาณตรวจสอบการเชื่อมต่อ การส่ง QR คำสั่งประตู และผลผ่าน/หมดเวลา
- Anti-tailgating — รองรับการตรวจจับและจัดการการผ่านตามหลังโดยไม่ได้รับสิทธิ์
- Anti-reverse passage — รองรับการป้องกันการย้อนทิศทางของผู้ใช้งานภายในช่องทาง
- Group-ticket validation — รองรับกรณีตั๋วหนึ่งรายการมีสิทธิ์สำหรับหลายคน ตามกติกาที่ Backend กำหนด
สเปกตัวเครื่องและตัวเลือกสี
| ประเภท | Smart QR Ticket Gate / Tripod Turnstile |
| มอเตอร์ | 24V Brushless Motor |
| วัสดุตัวตู้ตามเอกสาร | Powder-coated steel |

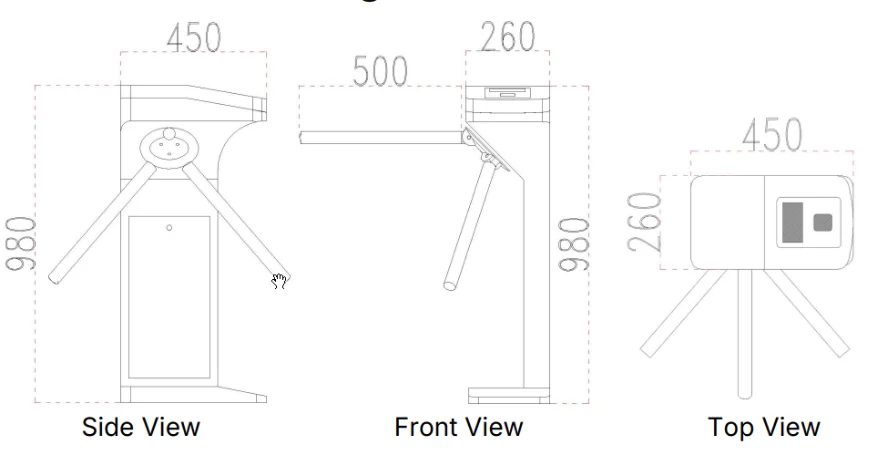

| ขนาดฐาน/ตัวตู้ในแบบร่าง | 450 × 260 มม. |
| ความยาวแขนกั้น | 500 มม. |
| ความสูง | 980–1,000 มม. ตามเอกสารผู้ผลิต (แบบร่างระบุ 980 มม. และตารางสเปกระบุ 1,000 มม.) กรุณายืนยันขนาดผลิตจริงก่อนจัดทำแบบติดตั้ง |
| ตัวเลือกผิว/สีตามเอกสาร | BW Black & White, OW Orange & White, Silver (SUS304), WB White & Black แบบ electroplated stainless steel |
เหมาะกับพื้นที่แบบใด
- สวนสนุกและสวนน้ำ — ควบคุมสิทธิ์เข้าพื้นที่จาก Ticketing หรือการจองออนไลน์
- แหล่งท่องเที่ยว — ใช้ตรวจบัตรเข้าชมที่ขายผ่านเว็บไซต์ แอป หรือเคาน์เตอร์
- สนามกีฬาและคอนเสิร์ตฮอลล์ — เชื่อมข้อมูล QR และสถานะการผ่านกับระบบงานอีเวนต์
- งานแฟร์และงานเปิดตัวสินค้า — ตั้งเงื่อนไขสิทธิ์เข้าร่วมตามประเภทบัตร รอบเวลา หรือจำนวนผู้ร่วมงาน
ข้อมูลที่ควรเตรียมก่อนออกแบบระบบ
เพื่อให้การติดตั้งและเชื่อมต่อทำงานตรงตามกระบวนการขายบัตร ควรแจ้งทีมงานเรื่องรูปแบบ QR ที่ใช้, ข้อมูลที่ Backend ส่งกลับเมื่ออนุมัติหรือปฏิเสธ, กติกาของ Group Ticket, จำนวนช่องทางเข้า–ออก, ทิศทางการผ่าน และตำแหน่งติดตั้งที่ต้องเผื่อพื้นที่สำหรับคิวและงานเดินสาย ทีม DGATE จะช่วยกำหนดลำดับการสื่อสารระหว่าง Ticketing System, API และเครื่องกั้นให้เหมาะกับหน้างาน
คำถามที่พบบ่อย
TS-MP06 รุ่นไหนมี QR Scanner และจอ LCD?
ตามเอกสาร รุ่น PRO มี QR Scanner และ LCD 5 นิ้ว ส่วนรุ่น BASIC เป็นรุ่นรับสัญญาณ I/O และไม่มี QR Scanner หรือจอแสดงผลในชุดมาตรฐาน
ระบบเดิมที่มีอยู่แล้วเชื่อมต่อได้หรือไม่?
รุ่น PRO รองรับ MQTT, HTTP, TCP และ UDP พร้อม Custom API สำหรับออกแบบการรับส่งข้อมูลให้ตรงกับ Ticketing System เดิมของโครงการ ส่วนรุ่น BASIC เหมาะกับกรณีที่ระบบเดิมส่งสัญญาณ I/O ควบคุมประตูได้อยู่แล้ว
ตั๋วจะถูกทำเครื่องหมายว่าใช้แล้วเมื่อใด?
เมื่อระบบยืนยันสิทธิ์แล้ว เครื่องเปิดทางผ่าน และเซนเซอร์ตรวจจับการเดินผ่านจริง จึงส่งผลกลับไปอัปเดตสถานะตั๋วเป็น Used ไม่ใช่ทันทีที่อ่าน QR
รองรับตั๋วแบบกลุ่มหรือไม่?
รองรับ Group-ticket validation โดยรายละเอียดจำนวนคนและเงื่อนไขการใช้สิทธิ์กำหนดร่วมกับ Backend ของระบบ Ticketing
ช่วยป้องกันการตามหลังหรือเดินย้อนหรือไม่?
สเปกระบุว่า TS-MP06 รองรับ Anti-tailgating และ Anti-reverse passage การตั้งค่าจริงควรออกแบบร่วมกับทิศทางช่องทางและกติกาการยืนยันสิทธิ์ของสถานที่
