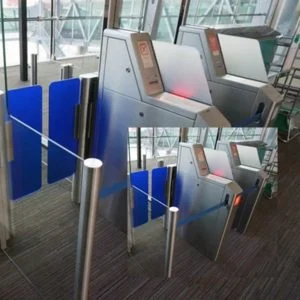

เทคโนโลยี เครื่องกั้นทางเข้าออก เข้ามามีบทบาทในการควบคุมการเข้า-ออกของบุคคลต่าง ๆ เพิ่มมากขึ้น โดยส่วนใหญ่แล้ว เครื่องกั้นทางเข้าออก นี้สามารถใช้งานร่วมกับระบบต่าง ๆ ได้หลายระบบ ไม่ว่าจะเป็น ระบบสแกนนิ้ว หรือ ระบบหยอดเหรียญ เป็นต้น และอีกระบบคือ ระบบทาบบัตร ซึ่งใช้ระบบบัตร RFID เข้ามาร่วมทำงานด้วยนั่นเอง จากบทความก่อนหน้านี้ที่พูดถึงการพัฒนาเทคโนโลยีนี้ ตอนนี้เรามาเจาะลึกว่า การทำงานงานของระบบ RFID ทำงานเป็นอย่างไร
โครงสร้างทั่วไปของ ระบบทาบบัตรของเครื่องกั้น หรือ ระบบ RFID
ทั่วไปป้ายแล้ว RFID จำแนกออกได้เป็นหลายประเภทตามความสามารถในการโปรแกรมข้อมูล และตามแหล่งพลังงานที่ใช้ แสดงโครงสร้างของป้าย RFID ที่แบ่งตามความสามารถในการโปรแกรม ซึ่งมี 2 แบบ คือ
1) ป้าย RFID ที่ไม่สามารถโปรแกรมได้ โดยข้อมูลต่างๆ ที่อยู่ภายในป้ายนี้ (เช่น หมายเลขรหัส) จะถูกบันทึกมาตั้งแต่การผลิต ซึ่งจะไม่สามารถเปลี่ยนแปลงแก้ไขข้อมูลเหล่านี้ได้
2) ป้าย RFID ที่สามารถโปรแกรมได้ (อ่านและเขียนข้อมูลผ่านทางเครื่องอ่าน) โดยภายในป้ายนี้จะประกอบด้วยหน่วยความจำแบบ EEPROM (electrically erasable programmable read only memory) ซึ่งนิยมใช้มากที่สุดในป้าย RFID
องค์ประกอบของระบบอาร์เอฟไอดี
ในทางปฏิบัติระบบอาร์เอฟไอดี (RFID) ประกอบไปด้วยองค์ประกอบหลัก 2 ส่วน คือ
1) ป้าย RFID (tag หรือ transponder) จะถูกออกแบบให้มีรูปแบบและขนาดต่างๆ ตามความเหมาะสมของแต่ละงานประยุกต์ เพื่อให้สามารถยึดติดหรือผูกอยู่กับวัตถุหรือสินค้าที่ต้องการบ่งชี้ตัวตน ติดตาม หรือตรวจนับ ด้วยเทคโนโลยี RFID โดยทั่วไปป้าย RFID ประกอบไปด้วยส่วนประกอบที่สำคัญคือ สายอากาศ และไมโครชิฟ
2) เครื่องอ่าน (reader หรือ interrogator) ทำหน้าที่ในการติดต่อสื่อสารกับป้าย RFID โดยสามารถที่จะอ่านหรือเขียนข้อมูลเข้าไปในป้าย RFID ได้โดยใช้คลื่นความถี่วิทยุ และสื่อสารกับผู้ใช้งานผ่านจุดเชื่อมต่อ (interface) แบบต่างๆ เช่น RS-232, RS-485 และ USB เป็นต้น
ป้าย RFID ที่แบ่งตามลักษณะของแหล่งจ่ายพลังงาน ซึ่งมี 2 แบบ คือ
- แบบแพสซีฟ (passive) เป็นป้าย RFID ที่ไม่ต้องมีแหล่งจ่ายพลังงานบรรจุไว้ภายในป้าย แต่จะอาศัยการแปลงสัญญาณพลังงานไฟฟ้าที่ส่งออกมาจากเครื่องอ่านเป็นไฟเลี้ยงเพียงอย่างเดียว ข้อดีคือไม่ต้องมีการเปลี่ยนแหล่งพลังงาน แต่ข้อจำกัดคือระยะทางในการสื่อสารระหว่างป้าย RFID กับเครื่องอ่านได้ไม่ไกล
- แบบแอ็กทีฟ (active) เป็นป้าย RFID ที่มีแหล่งจ่ายพลังงานบรรจุไว้ภายในเพื่อใช้เป็นไฟเลี้ยงให้กับชิพประมวลผลที่ติดตั้งอยู่ภายใน ข้อดีคือสามารถสื่อสารกับเครื่องอ่านได้ในระยะไกล แต่ข้อจำกัดคือต้องเปลี่ยนแหล่งจ่ายพลังงานเป็นระยะๆ เมื่อหมดอายุการใช้งาน
นอกจากนี้ย่านความถี่ใช้งาน (operating frequency) ก็ถือเป็นคุณสมบัติที่สำคัญอีกประการหนึ่งในการเลือกใช้อุปกรณ์ RFID โดยความถี่ใช้งานหมายถึง คลื่นความถี่วิทยุที่เครื่องอ่านทำการส่งออกไปเท่านั้น โดยไม่สนใจว่าป้าย RFID จะส่งคลื่นความถี่ในย่านใดตอบกลับมา ในบางกรณีป้าย RFID อาจจะส่งคลื่นความถี่เดิมกลับไปหาเครื่องอ่านก็ได้ โดยอาศัยเทคนิคการกล้ำสัญญาณแบบ load modulation [3] โดยทั่วไปย่านความถี่ใช้งานของอุปกรณ์ RFID แบ่งออกเป็น 3 ย่านความถี่หลัก คือ
- ย่านความถี่ต่ำ (LF: low frequency) มีความถี่ตั้งแต่ 30 – 300 กิโลเฮิรตซ์ (kHz) นิยมนำมาใช้กับงานปศุสัตว์ หรืองานประยุกต์ที่เกี่ยวข้องกับสิ่งมีชีวิต
- ย่านความถี่สูง (HF: High Frequency) หรือความถี่วิทยุ (RF: radio frequency) มีความถี่ตั้งแต่ 3 – 30 เมกะเฮิรตซ์ (MHz) นิยมนำมาใช้กับงานควบคุมการเข้า-ออก, บัตรรถโดยสาร, บัตรเงินสดอิเล็กทรอนิกส์ เป็นต้น โดยมีระยะการสื่อสารระหว่างเครื่องอ่านกับบัตรอยู่ในช่วงประมาณ 5 – 15 เซนติเมตร
- ย่านความถี่สูงยิ่ง (UHF: ultra high frequency) มีความถี่ตั้งแต่ 300 เมกะเฮิรตซ์ – 3 กิกะเฮิรตซ์ (GHz) และย่านความถี่ไมโครเวฟ (microwave) ซึ่งมีความถี่ตั้งแต่ 3 กิกะเฮิรตซ์ขึ้นไป นิยมนำมาใช้กับงานทางด้านโลจิสติกส์ เช่น ระบบขนย้ายตู้บรรจุสินค้า ระบบคลังสินค้า เป็นต้น โดยการสื่อสารระหว่างเครื่องอ่านกับบัตรในระบบโลจิสติกส์จะกระทำในขณะที่อุปกรณ์มี การเคลื่อนไหว ดังนั้นเพื่อให้เกิดความรวดเร็วในการสื่อสาร ป้าย RFID ในย่านความถี่สูงยิ่งนี้ จึงถูกออกแบบมาให้มีพื้นที่สำหรับเก็บข้อมูลจำนวนไม่มาก โดยทั่วไปการสื่อสารระหว่างเครื่องอ่านกับป้าย RFID มีระยะทางได้มากกว่า 2 เมตร (สามารถใช้ในระยะทางที่ไกลกว่านี้ได้ เมื่อใช้งานร่วมกับป้าย RFID แบบแอ็กทีฟ)
โดยในแต่ละย่านความถี่ใช้งานก็ยังมีมาตรฐานหลายมาตรฐานให้เลือกใช้งาน ซึ่งแต่ละมาตรฐานก็ยังไม่สามารถใช้งานร่วมกันได้ในปัจจุบัน เช่น ย่านความถี่ 13.56 MHz มีมาตรฐาน ISO14443, ISO15693 และ ISO18000-3 เป็นต้น
